微孔发泡技术：赋能精密制造，解锁电子/医疗/航天高端场景新价值

首页新闻

2025-12-25 / 行业新闻

在全球制造业向轻量化、高性能、精密化发展的背景下，电子、新能源汽车、航空航天等精密场景对材料的尺寸精度、力学性能、功能特性提出了严苛要求，传统发泡技术因泡孔粗大、可控性差等短板难以适配，而微孔发泡技术凭借独特优势成为这类场景的关键支撑材料技术。该技术通过物理或化学方法在材料基体中引入泡孔直径0.1-100μm、密度10⁶-10¹⁵个/cm³的可控微小气泡，形成聚合物基体与气体相组成的复合体系，不仅能在减重的同时提升材料刚性，使断裂韧性等力学性能显著优化，还可通过2-120倍可调的发泡倍率，精准匹配不同精密场景的个性化需求。

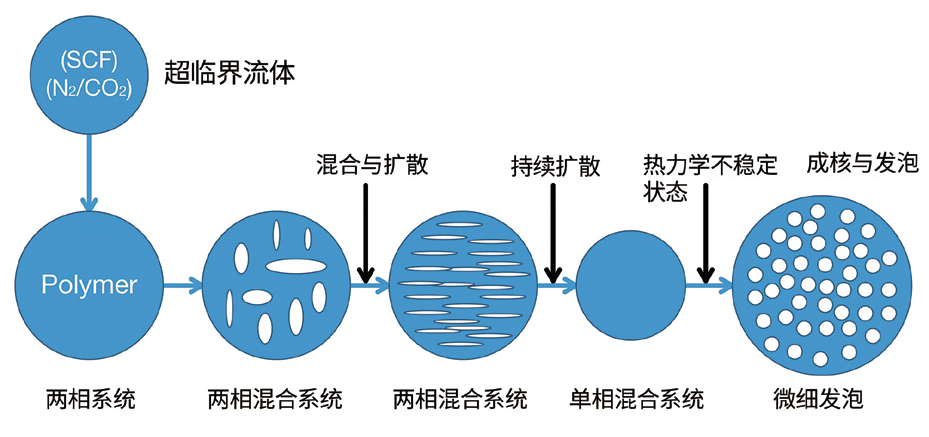

微孔发泡技术在精密场景的稳定应用，核心依赖其全流程的精准工艺控制能力，通过气体溶解与混合、气泡成核、气泡生长、固化定型四步关键工艺的协同调控，可实现泡孔结构的精细化管控——其中气泡成核速率由压力精准控制，气泡生长状态受温度、压力及冷却速率协同影响，固化定型阶段则通过高精度模具温控与微开控制保障产品尺寸与泡孔结构一致性。当前，新能源汽车等新兴产业的需求拉动与智能制造等前沿技术的支撑，推动微孔发泡技术在精密场景的应用，成为制造业绿色转型的关键抓手。

一、实现发泡材料精密尺寸的

技术路径与方法

模具是发泡材料精密尺寸控制的基础，其设计与制造精度直接决定产品精度。模具常采用SKD11、H13等优质合金钢，表面经25μm硬铬镀层处理保障表面光洁度，通过CNC、EDM及3D打印等先进工艺加工；采用分体式结构配合汽水流道实现±2℃温控精度，高精度导柱与锥面定位确保合模误差小于0.02mm，搭配精密排气系统避免气泡缺陷，同时依据1%-3%的材料收缩率进行尺寸预补偿，抵消冷却收缩影响。

成型工艺控制是实现精密尺寸的关键，需协同管控温度、压力、速度等核心参数。温度上，PP体系注塑温度设定为180-220℃、PC体系为240-280℃，模具采用梯度控温并通过PID系统调节确保温度均匀；压力上，注射压力20-50MPa、背压5-15MPa保障熔料与超临界流体充分混合，保压时间缩短30%-50%避免压缩泡孔；注射速度控制精度达±0.1mm/s以调控泡孔成核生长，8℃/min的冷却速率可实现最佳发泡效果，快速冷却系统确保尺寸稳定，收缩率控制在0.8%以内。

在线检测与反馈控制技术是保障产品质量稳定性的核心，通过多手段实时监测与动态优化工艺参数。设备配备精度达0.1MPa的压力传感器、±0.1℃的温度传感器及±0.1%的流量传感器，机器视觉系统缺陷检出率达99.5%，近红外光谱技术可实时监测发泡剂气体浓度；闭环控制系统结合PID算法使发泡一致性提升至98%，新兴的AI工艺优化系统可通过预测泡孔生长状态，自动调整熔体温度、注射压力等参数，提升产品质量稳定性。

尺寸精度控制需建立全链路管理体系，覆盖设计、制造、检测、数据管理全环节。设计阶段通过Moldex3D等CAE软件仿真，模拟精度达90%以上以优化方案；制造阶段严格管控注射量、合模精度等参数，关键工序100%检验；检测阶段采用三坐标测量仪、表面粗糙度仪、X射线CT等实现全面检测；数据管理通过生产追溯系统与SPC方法监控关键质量特性，及时纠正偏差。

二、微孔发泡技术

在精密领域的应用

2.1 精密电子器件领域的应用

微孔发泡技术在精密电子器件领域的应用主要集中在5G通信、柔性电子、电子封装等对介电性能和尺寸精度要求极高的场景。

·5G通信领域：传统天线罩材料因介电常数高影响信号传输，聚丙烯微孔发泡材料（MPP）可有效降低介电常数，其介电常数可控制在≤1.1的范围，且能实现最小0.3mm厚度、±0.1mm厚度公差的精密尺寸控制，显著提升信号传输效率的同时，降低基站部署成本18%。中国石化镇海炼化成功将专用料E02ES制备的聚丙烯微孔发泡材料（MPP）应用于5G天线罩，打开了专用料在通信高端领域的应用窗口。该应用的核心优势在于MPP材料能够显著降低介电常数，同时实现轻量化设计使基站部署的运输、安装成本降低18%。更重要的是，MPP材料的泡孔直径被严格控制在10-50μm范围内，泡孔密度均匀性误差≤5%，确保介电性能的一致性，精准适配5G高频信号传输的严苛技术要求。

·柔性电子领域：柔性电子对材料的柔韧性、透气性和电学性能都有极高要求，微孔发泡技术通过精密调控泡孔结构为该领域提供了理想解决方案。在柔性电路板、可穿戴设备等应用中，微孔发泡技术的核心优势在于通过微孔结构适配柔性基材的苛刻使用要求。以柔性显示器缓冲层为例，该部件采用梯度化微孔结构设计：表层30-50μm的微孔可兼顾触感体验与器件防护需求，底层100-200μm的导流孔则保障良好透气性；同时，泡孔直径偏差严格控制在≤3μm，材料厚度公差≤±0.05mm。这种精细化管控既能精准保护脆弱的显示器件，又能维持优异的电学性能，其微孔结构的精密程度直接决定了柔性器件的使用寿命与工作稳定性。

微孔材料在柔性电子领域的应用场景

·电子封装：电子封装对材料的散热性能、绝缘性能和尺寸精度都有极高要求，微孔发泡技术通过精密调控泡孔结构实现了多重性能的协同优化。行业实测数据显示，当泡孔直径控制在5-20μm、密度达10¹¹个/cm³时，封装材料的热导率可提升25%，介电常数降低15%，且材料尺寸精度控制在±0.02mm以内，能有效解决高密度电子器件的散热难题，显著提升器件工作稳定性。

·传感器技术：多孔结构的变化会影响电阻、电容、声波传播等物理量，因此微孔发泡材料被广泛用于制造各种传感器。在压力/流量传感器领域，国内已实现超临界二氧化碳发泡制备热塑性聚氨酯微孔介电层用于电容式压力传感器，通过优化泡孔结构可显著提升传感器对微弱信号的响应灵敏度；气体传感器中，国内研发的碳基微孔复合材料基底已成功应用，通过增大敏感材料的负载面积与气体接触效率，可将多组分有害气体的识别准确率提升至97%以上；湿度传感器方面，国产聚氨酯微孔发泡材料因高开放孔隙率特性成为优选基材，基于该材料的湿度传感器可实现±2%RH的测量精度；声波传感器中，PP微孔阻尼材料提升麦克风信噪比15dB以上，工业超声传感器用微孔声匹配层使检测误差缩小至±0.1m。

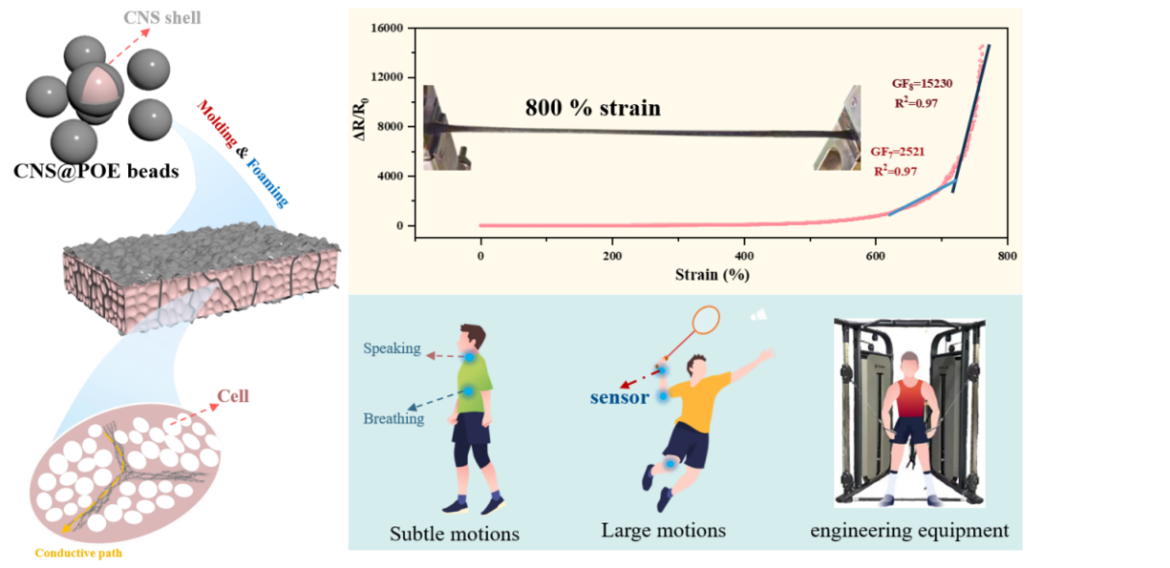

单层隔离结构POE/CNS复合泡沫传感器的制备、压阻性能和应用

2.2 精密医疗器械领域的应用

微孔发泡技术在医疗器械领域的应用体现了该技术在仿生设计和生物相容性方面的独特优势，特别是在骨科植入物、药物递送系统等方面取得了重要突破。

·骨科植入物：微孔发泡技术通过模拟人体骨组织的多孔结构，实现了植入物与骨组织的良好结合。Zimmer Biomet公司的Trabecular Metal® Technology是该领域的典型代表，该技术采用元素钽制成，具有100%开放、工程化和互连的孔结构，孔隙率高达80%，弹性模量为3GPa，与人体松质骨（1.2GPa）或软骨下骨（2GPa）的弹性模量高度匹配。这种仿生骨小梁结构的设计有效解决了传统植入物的应力屏蔽问题，在临床应用中，48个月的生存率达92%。

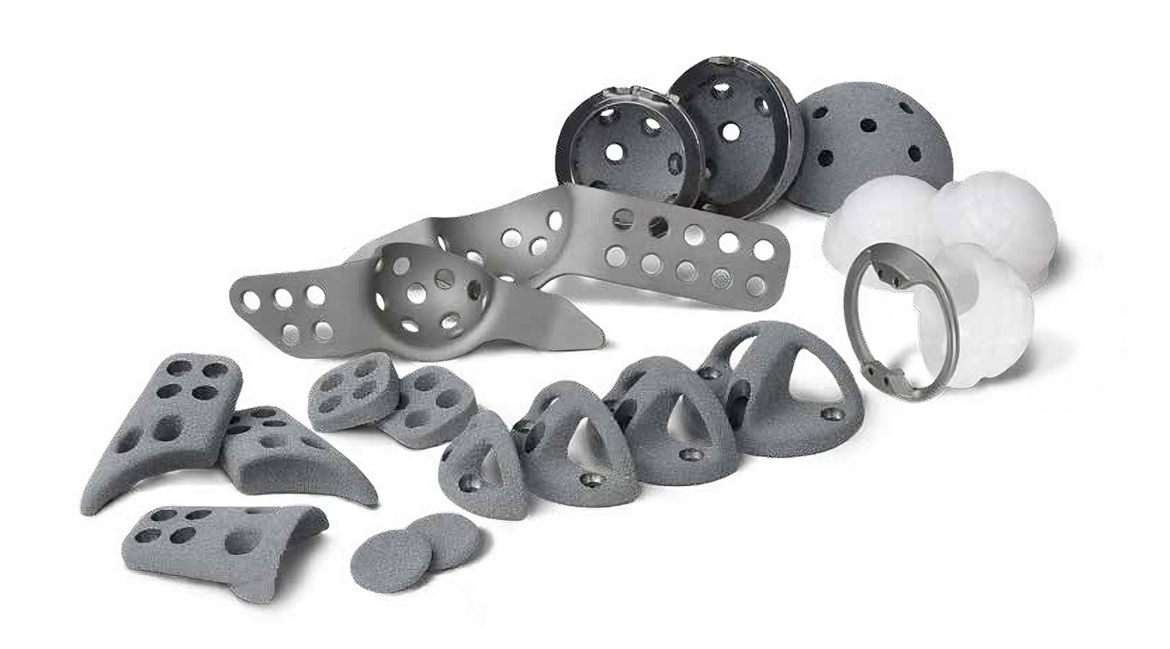

Zimmer Biomet的髋臼修复系统

·药物递送系统：对材料的生物降解性、药物释放速率和靶向性都有极高要求，微孔发泡技术为该领域提供了创新解决方案。微海棉作为新型药物载体，凭借其高度可调的孔隙结构和10-25μm的粒径范围，实现了对亲水性/疏水性药物的高效包封。微孔发泡技术的核心优势在于通过扩散-侵蚀协同机制实现长达72小时的缓释，显著降低传统制剂的血药浓度波动。在皮肤病领域，微海绵将维A酸的皮肤刺激性降低67%，同时维持95%以上的抗菌活性；在肿瘤治疗中，负载阿霉素的pH响应型微海绵在肿瘤微环境下释放效率提升3.2倍，心脏毒性降低58%；在心血管方面，硝酸甘油微海绵贴剂可维持24小时稳定的血浆浓度（5-10ng/mL）。

2.3 航空航天精密部件领域的应用

航空航天领域对材料的性能要求达到了极限水平，微孔发泡技术凭借其超轻量化、高比强度、耐高温、抗辐射等特性，成为该领域不可或缺的关键技术。

·飞机结构件：PMI（聚甲基丙烯酰亚胺）泡沫材料是微孔发泡技术在航空航天领域的典型应用。C929宽体客机采用PMI泡沫作为机身夹层材料后，机身减重15%，燃油效率提升12%。欧洲空客A340客机使用PMI泡沫作为气密机舱球面框的加强筋，大幅提高了结构稳定性。在直升机领域，AW-101"灰背隼"直升机旋翼桨叶采用PMI泡沫芯材后，使用寿命延长且旋翼拉力提升30%-40%。

·火箭与导弹部件：微孔发泡材料被广泛应用于制造整流罩、级间段、隔热罩等关键部件。美国波音公司的德尔塔系列火箭的整流罩、级间段、中间体和隔热罩等结构均采用了PMI泡沫芯材夹层结构的设计方案，有效节约了生产制造成本。

·卫星结构件：微孔发泡技术为卫星的轻量化设计提供了重要支撑。通过采用碳纤维/PMI泡沫夹层结构，可以在保证结构强度的同时实现显著减重。某通信卫星采用该技术后，结构重量减轻了35%，有效载荷比例提升了12%。同时，PMI泡沫还具有优异的隔热性能和介电性能，能够满足卫星在太空环境中的工作要求。隆华科技（子公司兆恒科技）生产的PMI材料已被确认用于"天问一号"火星探测器的整流罩防热复合材料中，充分体现了其在极端环境应用中的技术优势。

聚酰亚胺泡沫材料在航天领域的应用

·发动机部件：微孔发泡技术被用于制造发动机的隔热部件。中国商飞为C919客机研发的EPO发动机隔热罩，在-60℃~800℃温变循环测试中未出现开裂，重量较钛合金部件减轻65%。该材料采用碳化硅与气凝胶复合技术，在800℃高温下仍保持91%的原始强度，导热系数降至0.025W/(m・K)，较传统陶瓷纤维提升3倍隔热性能。

三、微孔发泡技术发展趋势

微孔发泡技术正处于快速迭代升级阶段，其发展趋势与呈现鲜明特征，核心态势可概括为以下三方面：

智能化与数字化发展趋势

智能化与数字化是微孔发泡技术的核心发展方向，人工智能、物联网、大数据等技术的融合正重塑其产业格局。通过物联网传感器采集熔体温度、压力等数据并结合AI算法，可动态优化工艺参数并提升气泡控制精度，边缘计算与机器视觉技术已在智能产线中应用并实现泡孔均匀性提升与能耗下降；3D打印与微发泡注塑的融合开创了定制化发泡结构制造新纪元，适配高端精密场景需求；基于AI的数字化设计优化系统与数字孪生技术，大幅缩短设计周期并提升产品合格率，自动化控制系统则实现了设备的“一键式”高效生产。

绿色化与可持续发展

在全球环保意识增强与“双碳”目标推动下，技术正加速向绿色化、可持续方向转型。生物基塑料与微发泡技术结合提升了制品生物降解率，契合包装行业碳中和需求；超临界流体发泡作为环保路线，可制备高精度微孔材料，兼具力学性能提升与污染物减排优势；该技术还推动包装行业循环经济发展，通过材料回收再利用减少废弃物产生，同时工艺优化实现了低能耗、低排放的清洁生产模式。

高端化与多功能化发展

高端化与多功能化是技术突破的关键方向，持续拓展在高端领域的应用边界。超临界流体发泡等新工艺推动气泡控制精度进入亚微米级，纳米微孔发泡技术拓展了医疗器械等新市场；智能泡沫材料研发聚焦温度、压力等外部刺激响应功能，在传感器、药物递送等领域前景广阔；技术还实现了极端环境应用突破，如耐高温弹性气凝胶可适配深空探测等场景，与碳纤维、石墨烯等材料的复合则进一步强化了产品综合性能。

结论

作为现代制造业的关键使能技术，微孔发泡技术通过“温度精准调控、压力精确切换、模具精密设计”，完成从传统毫米级发泡到微米级精密发泡的技术跨越。其在电子、医疗、光学、航空航天等精密领域成果显著，充分彰显出巨大的技术价值与市场潜力。该技术正朝着智能化、绿色化、高端化快速发展，其中AI算法优化有望将气泡控制精度再提升30%-40%，生物基材料与超临界流体发泡技术结合加速绿色制造进程，纳米级精度控制技术拓展了高端应用空间。展望未来，随着新能源汽车、6G通信等战略性新兴产业发展，该技术将迎来更广阔应用空间，不仅是材料轻量化的关键手段，更是推动制造业高质量发展、助力“双碳”目标实现的重要支撑，必将在全球高端制造业中发挥愈发重要的作用。

更多新闻

2026.04.02

碧嘉材料首次亮相Interfoam发泡材料展，将展出聚乳酸、PBAT、PBS生物基改性发泡材料及制品解决方案

展会新闻

广州碧嘉材料科技股份有限公司
碧嘉材料是一家以生物材料改性与应用推广为核心，专注于聚乳酸、PBAT、PBS发泡材料及发泡制品研发、生产与销售的高科技企业。

了解更多

2026.03.26

反向授权百年老店，这家苏州新材料公司凭什么？

行业新闻

申赛新材料的技术则采用物理发泡：将气体变成超临界流体，渗透进塑料里，让材料内部形成均匀的微纳米气泡。整个过程纯物理、无VOC、无氟利昂，发泡微孔可控制在1-100微米，密度可降至0.045g/cm³。

了解更多

2026.03.24

长华化学8万吨二氧化碳聚醚工业化装置正式投产，开启低碳化工新纪元

行业新闻

2026 年 3 月 22 日上午，在国家东中西区域合作示范区（连云港徐圩新区）的连云港石化产业基地，全球首套低温低压制备二氧化碳聚醚年产8万吨工业化装置正式投产。这不仅是长华化学绿色转型升级的里程碑，更实现了我国在二氧化碳资源化利用与绿色化工新材料领域取得重大突破，为碳减排全球治理提供了解决方案。

了解更多

2026.03.20

股票代码920028，新恒泰在北交所上市！

行业新闻

今天上午，浙江新恒泰新材料股份有限公司（以下简称“新恒泰”）正式登陆北交所。

了解更多

2026.03.20

聚氨酯发泡材料回收技术的革命性突破：荷兰特温特大学与巴斯夫创新方案深度解析

行业新闻

荷兰特温特大学开发的碳酸二烷基酯化学回收技术和巴斯夫的PULOOP先进液化技术代表了聚氨酯回收领域的重大突破。这两项技术不仅解决了传统回收方法的技术瓶颈，更为行业实现循环经济提供了可行路径。

了解更多

2026.03.17

三和塑胶首次亮相Interfoam发泡材料展，将展出PE/EVA、NBR/PVC、EPDM、CR、PU发泡材料，为客户提供一站式发泡产品解决方案

展会新闻

常州三和塑胶有限公司
专业生产PE/EVA、NBR/PVC、EPDM、CR等四大类发泡体的中日合资企业，35年专业提供一站式发泡产品解决方案。

了解更多

2026.03.10

双阶超临界 CO₂发泡技术的结构创新与性能跃升

行业新闻

2025年4月四川大学高分子科学与工程学院廖霞团队发表的相关研究成果，标志着该技术取得重要突破，该技术通过精确控制两阶段工艺参数，实现对聚合物基体模量、气体溶解度及成核动力学的独立精准调控，第一阶段采用高压低温策略使气体在聚合物软化点以下达到高浓度均匀溶解平衡，第二阶段通过低压高温实现受限膨胀与结构定型，有效解决了传统单阶工艺“模量低谷与驱动力高峰重叠”的根本性矛盾。

了解更多
